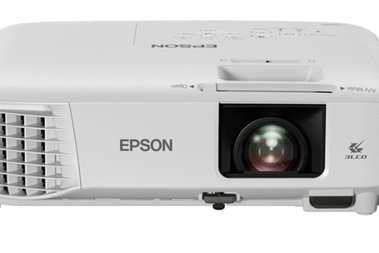

电视、空调、机顶盒、风扇、投影仪……遥控器依然是家电最普遍的交互方式。这个几十块钱的小系统，核心就是一对红外器件：遥控器端的红外发射管和整机端的红外接收头（IRM）。结构简单、成本低、抗干扰好，是家电厂和遥控器厂用量最大的红外品类。
一、红外遥控的工作原理
- 按键编码：主控 MCU 把按键指令编成串行码（家电最常用 NEC 协议：引导码 + 8 位地址 + 8 位反码 + 8 位命令 + 8 位命令反码）；
- 38kHz 载波调制：编码信号对 38kHz 载波做调制（占空比通常 1/3），驱动红外发射管发出被调制的红外脉冲光——载波调制的目的就是抗环境光干扰；
- 红外接收头解调：IRM（集成 PIN 光电二极管 + 前置放大 + 带通滤波 + 解调）接收到光信号，直接输出还原后的编码电平给整机 MCU；
- 执行：MCU 校验码值，执行对应功能。
二、发射管与接收头的选型要点
| 器件 | 关键参数 | 选型说明 |
|---|---|---|
| 红外发射管 | 波长 940nm | 与接收头光谱响应匹配的标准波长，不可见无红爆 |
| 发射功率 / 光强 | 决定遥控距离（一般要求 8-10m），功率过大反而增加功耗 | |
| 发光角度 | 窄角度射得远、广角度对准容易，按整机结构取舍 | |
| 红外接收头 | 中心频率 38kHz | 必须与发射端载波一致（另有 36k/40k/56k 变体，混用会失灵） |
| 抗环境光能力 | 强光下（阳光/节能灯）不误触发的关键指标 | |
| 供电与输出 | 常见 2.7-5.5V，输出为集电极开路需上拉 |
三、工程上最常见的三个坑
- 遥控距离不够：多是发射管驱动电流不足或占空比过大——脉冲占空比越小峰值电流可以越大，瞬时光强越高；
- 强光下遥控失灵：接收头抗光指标不够，或整机接收窗口透光红滤片缺失；
- 批次失灵：发射管波长漂移或接收头中心频率偏移——发射接收两端的一致性管控是量产稳定的关键，建议两端同源采购。
💡 延伸：空调、风扇等需要双向通信的机型还常用红外对管做短距数据传输；带"红外感应"功能的家电（如感应门铃）则用热释电 PIR 或反射式红外对管，与遥控系统是两套独立器件。
元晶光电为家电厂、遥控器厂、方案商提供 940nm 红外发射管、红外接收头与红外对管，发射接收同尺寸配对、批次一致性严格管控，无起订量支持样品验证。欢迎查看红外光电器件或提交选型需求。
