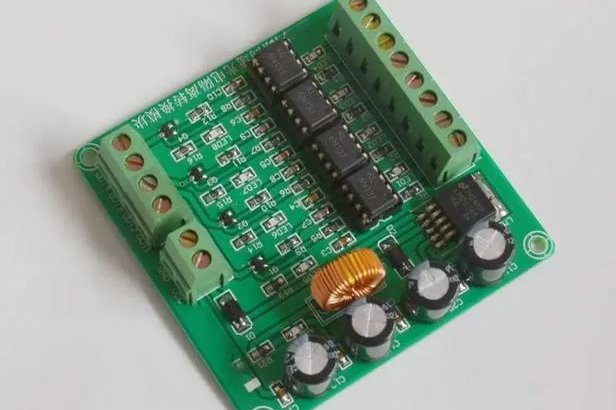

光耦（光耦合器，Optocoupler）是一种利用光信号实现电气隔离与信号传输的器件。它把"发光侧"和"受光侧"封在同一颗器件里，信号以光为媒介跨越隔离带——高压侧的电信号进不去，低压侧的控制信号却出得来。开关电源、逆变器、充电桩、电表、变频器，几乎所有涉及高低压共存的设备里都有它的身影。

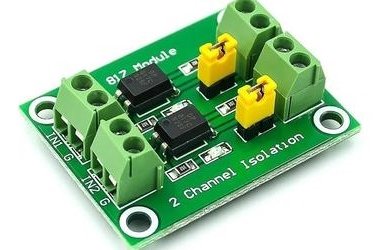

一、光耦的工作原理：四步走
- 输入驱动：输入端电流流过 LED，LED 发光——电信号转为光信号；
- 光信号传输：光透过内部透明介质（树脂或空气隙）传播至受光侧；
- 光电转换：光电二极管/光电晶体管接收光信号，转换为电流；
- 输出控制：输出信号经放大/整形后驱动后级电路，完成隔离传输。
整个链路只有光、没有电气连接，因此隔离耐压可以做到几千伏，这是光耦最核心的价值。
二、五大典型应用场景
| 场景 | 光耦的作用 | 关注指标 |
|---|---|---|
| 开关电源（SMPS） | 把输出电压采样信号隔离反馈到初级控制 IC，稳压闭环的"传令兵" | CTR 电流传输比、线性度 |
| MOSFET/IGBT 驱动 | 隔离驱动高侧功率管，传递 PWM 开关信号 | 响应时间、传输延迟 |
| 过流/过压保护 | 故障信号从高压侧快速回传，触发切断 | 响应速度、CMTI 抗扰 |
| 通信信号隔离 | RS485/CAN 等总线的高低侧电气隔离 | 速率、共模抑制 |
| 电表/充电桩 | 计量与通信回路耐压隔离，满足安规 | 隔离耐压（kV）、爬电距离 |
三、为什么工程师偏爱光耦
- 高隔离耐压：常见 2.5kV～5kVrms，满足大部分安规认证要求；
- 天然抗干扰：光信号传输不受电磁干扰影响，适合变频器、电焊机等强干扰环境；
- 响应快：微秒级乃至亚微秒级，覆盖大多数开关电源与驱动场景；
- 小体积、低功耗：SOP-4/SMD 封装可贴片，驱动电流仅几 mA，利于整机小型化与节能。
四、光耦驱动 MOSFET：三个实例
开关电源：光耦反馈输出电压至初级 PWM 控制器，负载突变时快速调节占空比，保持输出稳定；
逆变器：光耦隔离传递 SPWM 信号，保证高压母线与控制电路之间的安全隔离；
电动汽车/电机驱动：高电压大电流回路中，光耦既做隔离又做故障回传，过流时毫秒级封锁驱动。
五、选型与设计要点
- CTR 电流传输比：CTR 决定"驱动多少 mA 才能输出足够的电流"，还要考虑高温/老化后 CTR 衰减（一般预留 50% 余量）；
- 响应时间：MOSFET 驱动与高速通信场景选高速型，开关电源反馈选线性度好的普通型即可；
- 隔离耐压与爬电距离：按整机安规等级（加强绝缘/双重绝缘）选对应封装；
- PCB 布局：输入输出走线分区，隔离带下不放任何铜箔，减少耦合路径；
- 散热与老化：高温环境降额使用，量产前做高温老化与 CTR 批次一致性验证。
💡 提示：光耦的本质是"一颗红外 LED + 一颗光敏接收管"的封装组合。发光侧的光衰与 CTR 一致性，直接决定光耦的寿命与批次稳定性——这也是为什么整机厂要严格管控光源端的质量。
