一台办公打印机/复印机里，藏着十几颗光电传感器：进纸有没有纸、纸走到哪了、有没有卡住、墨粉还剩多少——全靠"发射+接收"这对黄金搭档。
一、三类核心光电检测
| 检测点 | 器件形式 | 工作方式 |
|---|---|---|
| 纸盒有纸检测 | 反射式光电传感器 | LED 向纸面发光，有纸反射回来触发 |
| 走纸路径检测 | 槽型（对射式）光电开关 ITR | 纸页遮挡光路，输出电平翻转 |
| 卡纸检测 | 多个对射点+时序判断 | 纸页未在预期时刻到达某检测点即报卡纸 |
| 墨粉余量 | 反射式+窗口透光设计 | 墨粉遮挡窗口光路，接收端电平变化 |

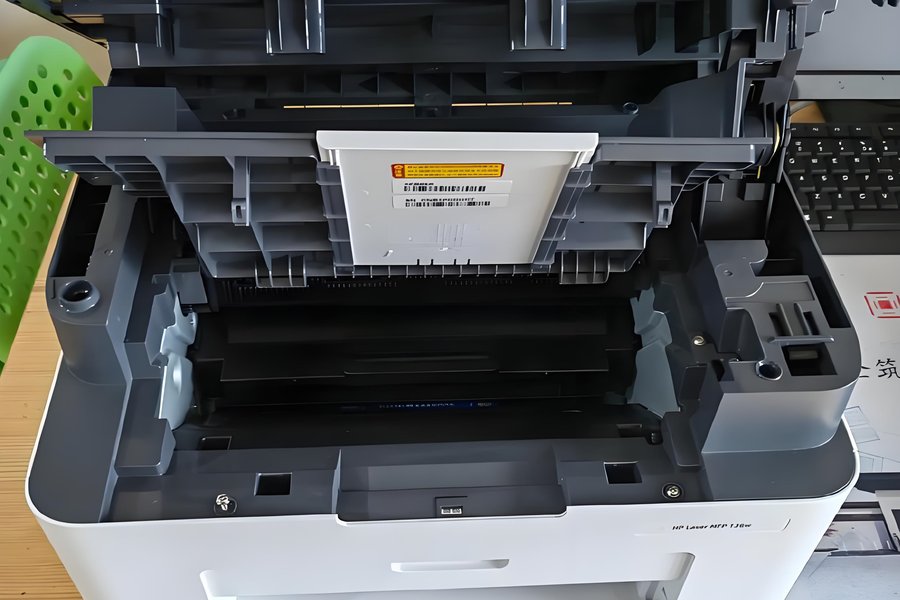

二、为什么打印机偏爱槽型光电开关
走纸路径空间狭窄、纸页薄且半透光，槽型光电开关（ITR）是最佳选择：发光管与光敏管封装在同一 U 型槽两侧，纸页插入瞬间遮断光路，响应时间微秒级。选型关注：
- 槽宽与插入深度：匹配纸页厚度与机构公差；
- 灵敏度/透光补偿：薄纸半透光时接收侧仍能可靠区分"有纸/无纸"；
- 寿命：LED 光源十万小时级，无机械触点磨损；
- 防尘：墨粉粉尘环境下光窗污染不误动作。
三、状态指示灯
面板上的就绪/警告/错误三色灯，使用高亮贴片 LED（绿/橙/红），要求侧面可视视角大、色纯度高，方便远距离判断设备状态。
